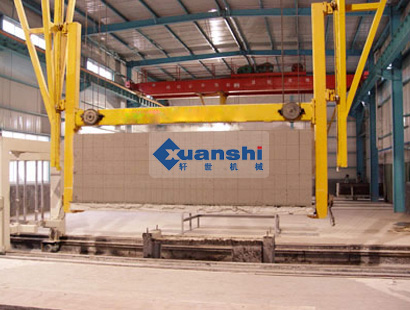

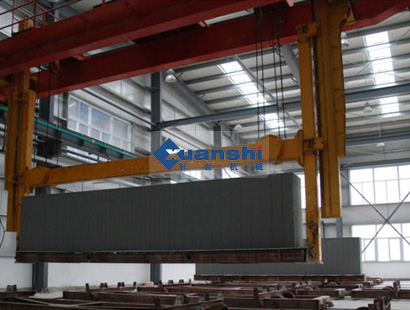

翻轉吊具產品簡介：

翻轉吊具是加氣混凝土生產設備中主要配套設備，翻轉吊具將坯體(帶模具和側板)在空中翻轉90度，吊放在切割臺或切割小車上，脫去�？颍�坯體即能切割。

翻轉吊具主要特點：

安裝在特制行車上，行走和升降依靠行車進行。其升降時由導向架導向，平穩、正確、無偏移、搖晃等缺陷，是模具組合開模、脫模的專用吊具。

翻轉吊具主要用途：

1、將澆注養護后的坯體帶模框和側板凌空吊起，翻轉90度（坯體已直立），吊放至切割臺進行開模、脫模。吊去模框，坯體即能切割。
2、將脫模后的模具與側板重新組合夾緊，翻轉90度吊至模具返回線上，再澆注。

翻轉吊具工作原理：

翻轉吊具有行走、升降、翻轉、側板鎖緊、松開、脫模等功能。

1、行走：行走大車行走使用吊具沿車間軸線方向來回運動。
2、升降：行車起吊鋼絲繩將翻轉吊具橫梁上的滑輪吊起，使翻轉吊具豎梁上是導向架上下移動，實現吊具升降動作。

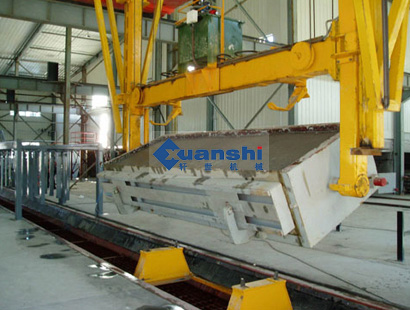

3、翻轉：當吊具上的液壓站向翻轉油缸供油，推動模具水平或垂直翻轉。
4、鎖緊，松開：翻轉吊具液壓站向夾緊油缸供油，推動模具鎖緊裝置，使模具與側板鎖緊、松開、使夾緊裝置作90°轉動，夾緊臂左轉為夾緊，右轉為松開。
5、脫模：當鎖緊臂在鎖緊油缸推動下，松開側板后，將翻轉吊具上升，即能使模具與坯體脫開。

翻轉吊具技術參數：
